Габаритные размеры (ДхШхВ): 850х550х1390 мм. Вес до 40 кг.
Базовая комплектация: 2 одинарные панели + 2 двойные панели (всего 4 полки).
Размер боковой пластины (панели): 460х1000 мм.
Размер малой панели (для малых плат): 460х250 мм
Длина тележки — настраиваемая: от 850 до 1250 мм под платы заказчика.
Вместимость на одну колонку (отсек): 100 плат (3 отсека – до 300 плат)
Каркас: нержавеющая сталь марки 304 (полностью сварная конструкция, неразборная).
Полки (панели): проводящий пластик чёрного цвета
Параметры направляющего паза: глубина 3,5 мм, ширина 5 мм, шаг 10 мм
Колёса ESD - из проводящей резины, 4 шт., два с тормозом.
Диаметр колёс: 4 дюйма (100 мм) — меньше, чем у ТП-01 (5")
Заземление: металлическая цепь для подключения к контуру защитного заземления - обеспечивает постоянный отвод статического заряда.

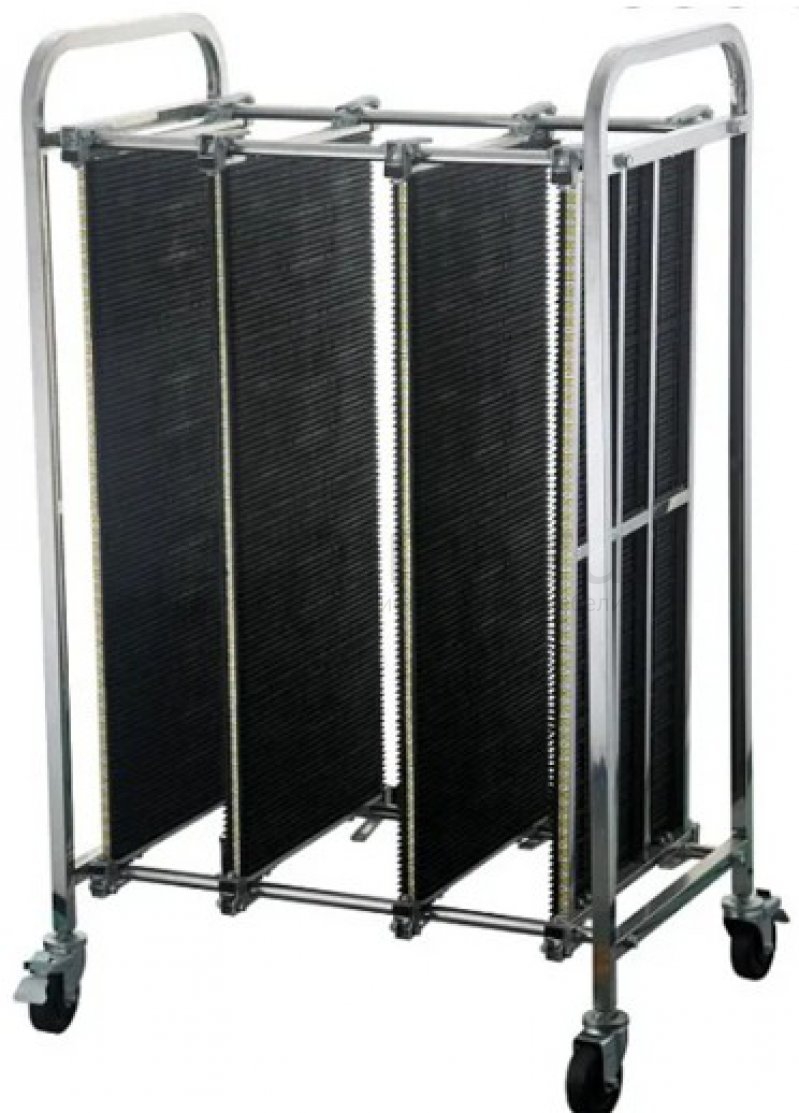

Тележка подкатная ESD мобильная антистатическая для хранения печатных плат —модификация базовой модели с направляющей регулировкой слотов, а не пряжечной.
Назначение — вертикальное хранение, транспортировка и циркуляция печатных плат (PCB) в ESD-защищённых зонах (EPA) на линиях поверхностного монтажа (SMT), платы ставятся горизонтально. Механизм регулировки полозья-направляющие позволяет плавно перемещать полки вверх-вниз по направляющим без инструмента, фиксация на нужной высоте.
Поверхностное сопротивление: 10^4 - 10^6 Ом
